EDAN CX серия — пациентен монитор 10.1" / 13.3" / 15.6"

Name: Пациентен монитор EDAN серия CX
Brand: Edan

EDAN CX серия — пациентни монитори за легло и вътреболничен транспорт

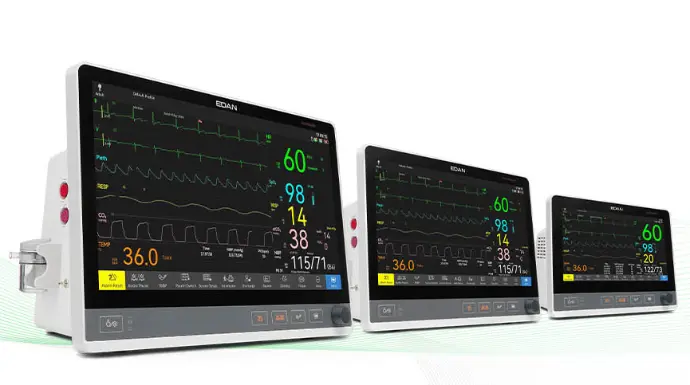

EDAN CX серия е модерна линейка пациентни монитори, базирана на 20-годишния опит на EDAN в мониторинговите системи. Серията включва три размера екран — 10.1" (CX10), 13.3" (CX12) и 15.6" (CX15) — с опционален сензорен интерфейс за всеки модел.

Подходящ за обща педиатрична и реанимационна практика, общи отделения, sub-acute care и вътреболничен транспорт. No-fan дизайн, устойчивост на 31 дезинфектанта, ергономичен монтаж (на стена, MT-206 количка с quick release, или настолно).

Ключови предимства

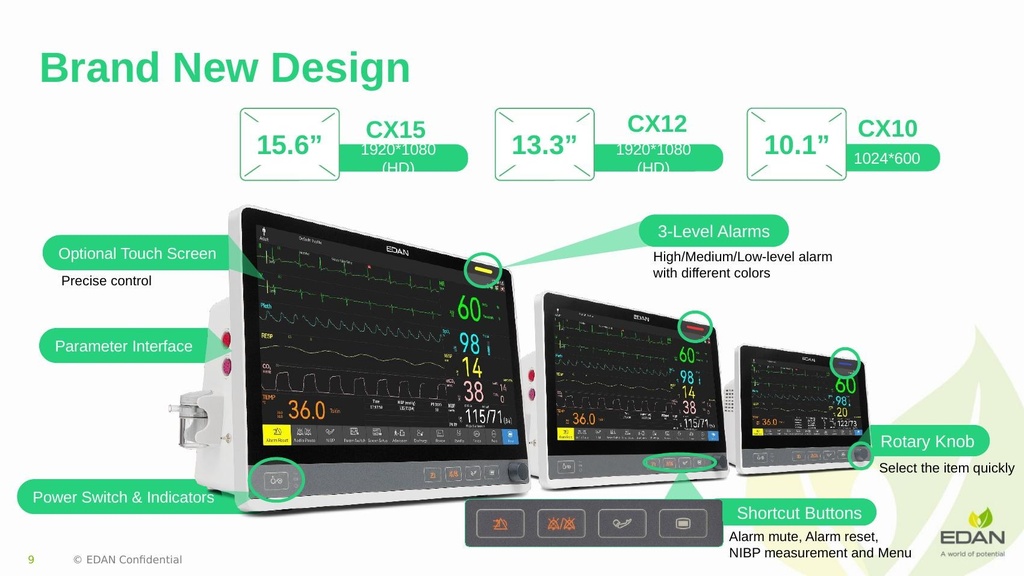

3 размера екран — 10.1" / 13.3" / 15.6" с HD резолюция (1024×600 за CX10; 1920×1080 за CX12/CX15)

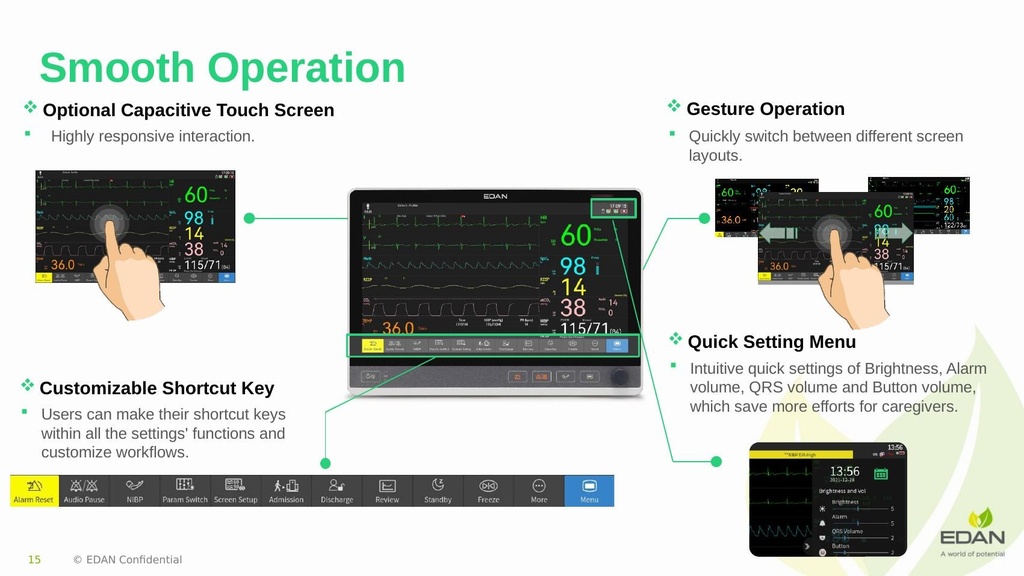

Опционален сензорен екран с gesture operation, 100° incline angle
Дълъг живот на батерията — до 8 часа с 5100 mAh батерия
5G Wi-Fi (2.4 GHz и 5 GHz), HDMI видео изход, 2× USB, Ethernet RJ-45
No-fan дизайн — намалено енергопотребление и натрупване на прах
31 вида дезинфектанти — съвместимост с всички стандартни клинични дезинфектанти
MT-206 количка с quick release — лесен и бърз вътреболничен транспорт

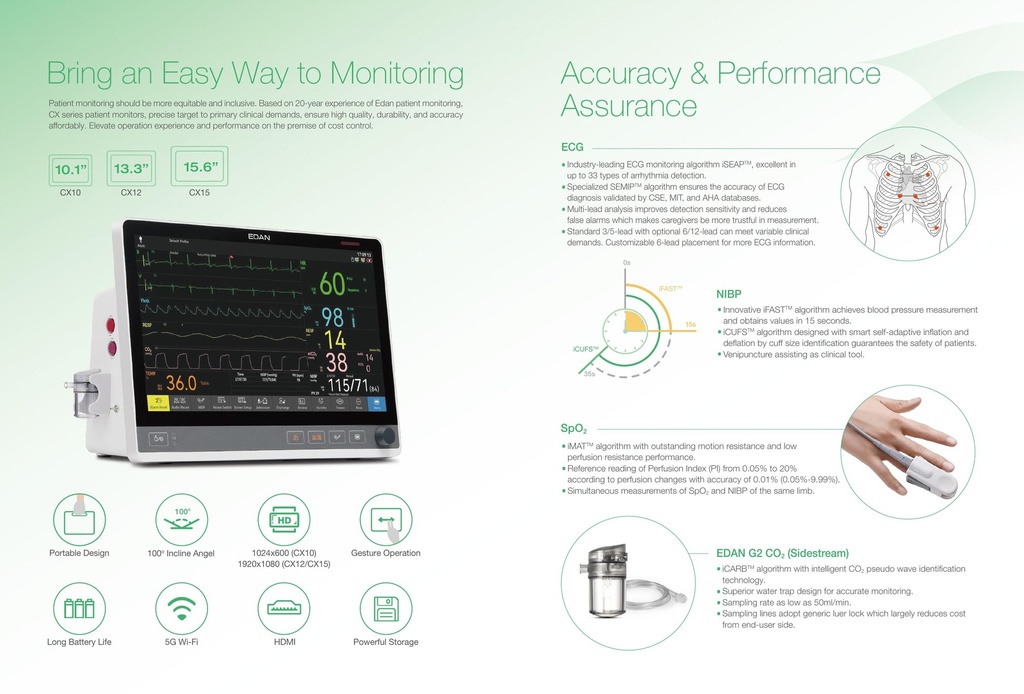

Алгоритми за прецизност на измерванията

iSEAP™ и SEMIP™ ЕКГ алгоритми — детекция на до 33 типа аритмии; multi-lead анализ; валидирано с CSE, MIT и AHA бази данни
iFAST™ NIBP — измерване на кръвно налягане за 15 секунди
iCUFS™ — smart self-adaptive напомпване и изпускане според размера на маншета
iMAT™ SpO₂ — изключителна устойчивост на движение и ниска перфузия; PI обхват 0.05% – 20%
iCARB™ CO₂ — intelligent pseudo wave идентификация; sampling rate от 50 ml/min

Параметри за мониториране

ЕКГ — 3/5-lead стандартно, опционално 6/12-lead; ST анализ; QT/QTc
NIBP — възрастен / педиатричен / неонатален режим; venipuncture assist
SpO₂ — EDAN модул с PI индекс; едновременно измерване със NIBP на същия крайник
Температура — 2 канала (T1, T2, ΔT); YSI-10K и YSI-2.252K сензори
IBP — 2 канала; -50 до +360 mmHg
EtCO₂ — EDAN G2 sidestream модул (опционално)
C.O. — Thermodilution техника (опционално)

CX серията се доставя от Инфинита с професионален монтаж, обучение на персонала и пълно гаранционно обслужване.

Спецификациите по-долу са за модел CX12 (13.3"); CX10 и CX15 имат същата функционалност с различна резолюция (1024×600 за CX10; 1920×1080 за CX15).

Физически характеристики

Размери	330.1 × 244.2 × 176.2 mm (Ш×В×Д)
Тегло	4.0 kg (стандартна конфигурация с батерия)
Екран	13.3" цветен TFT, опционален сензорен екран
Резолюция	1920 × 1080 (CX12 / CX15); 1024 × 600 (CX10)
Максимум криви	10

Захранване и батерия

AC напрежение	100 – 240 V; 50/60 Hz; 0.6 – 0.3 A
Тип батерия	Презареждаема Li-ion
Работно време (2550 mAh)	≥ 4 часа
Работно време (5100 mAh)	≥ 8 часа
Време за зареждане (2550 mAh)	≤ 3.5 ч (off) / ≤ 5.5 ч (on)
Време за зареждане (5100 mAh)	≤ 6.5 ч (off) / ≤ 11 ч (on)

Свързаност

Wi-Fi	IEEE 802.11 a/b/g/n; 2.4 GHz / 5 GHz
Аналогов изход	1
Синхронизиране с дефибрилатор	1
Сигнал за повикване на сестра	1
USB портове	2
Видео изход (HDMI)	1
Ethernet RJ-45	1

Записващо устройство

Ширина на запис	48 mm
Ширина на хартията	50 mm
Скорост на хартия	12.5 / 25 / 50 mm/s
Брой канали криви	3 (максимум)

ЕКГ

Отвеждания	3, 5, 6, 10 електрода (AHA, IEC)
Чувствителност	×0.125 до ×4; авто-усилване
Сърдечна честота	15 – 300 bpm (възр.); 15 – 350 bpm (PED/NEO)
Анализ на аритмии	33 типа (Asystole, V-Fib/V-Tach, Couplet, Bigeminy, R on T, Afib, ExtremeBrady/Tachy и др.)
ST стойност	-2.0 до +2.0 mV
QT / QTc	200 – 800 ms

NIBP (EDAN модул)

Метод	Осцилометрия
Режими	Ръчно / Авто / Непрекъснато / Последователно
Обхват (възр.)	SYS 25 – 290; DIA 10 – 250; MAP 15 – 260 mmHg
Точност	±5 mmHg (макс. средна грешка)
Типичен период (iFAST)	15 s
Типичен период (iCUFS)	20 – 35 s

SpO₂ (EDAN модул)

Обхват	0% – 100%
Точност (възр./дете)	±2% (70–100%)
Точност (неонат.)	±3% (70–100%)
Перфузионен индекс (PI)	0.05% – 20%

EtCO₂ — EDAN G2 sidestream (опционално)

Пациенти	Възрастен, педиатричен, неонатален
Параметри	EtCO₂, FiCO₂, AwRR
Обхват EtCO₂	0 – 152 mmHg
Sample flow rate	50 / 70 / 100 ml/min

Температура и IBP

TEMP канали	2; T1, T2, ΔT
TEMP сензори	YSI-10K, YSI-2.252K
IBP канали	2; обхват -50 до +360 mmHg

Безопасност и условия

Стандарти	IEC 60601-1, IEC 60601-1-2, IEC 80601-2-49
Anti-electroshock	Class I, CF
Ingress Protection	IPX1
Работна температура	0 – 40 °C

Документация за изтегляне

Брошура EDAN CX серия (PDF)

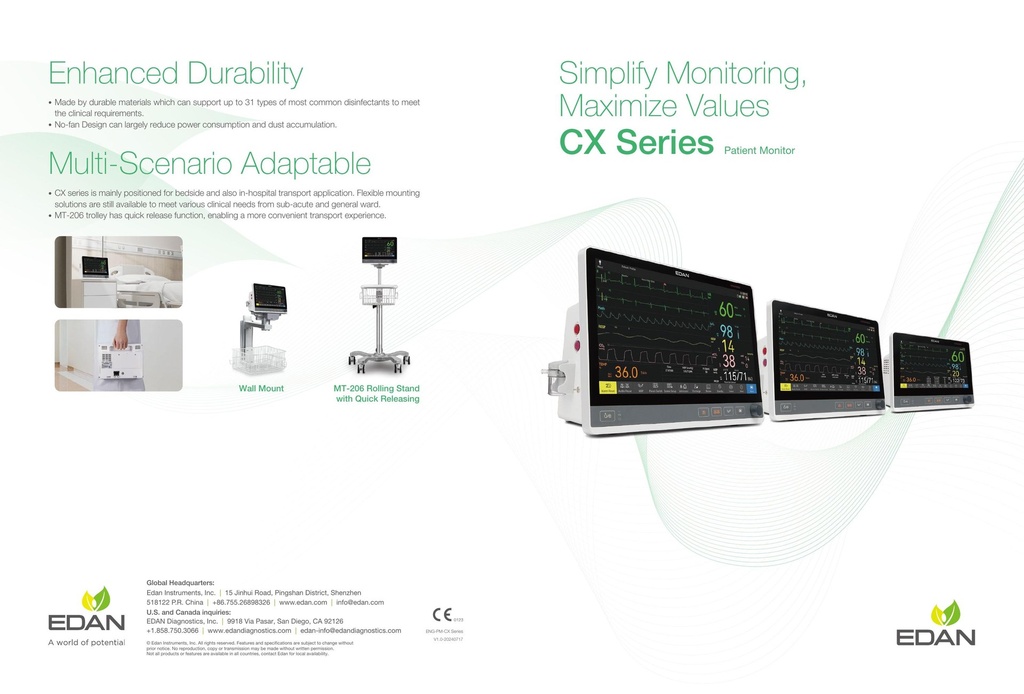

МНОГОСЦЕНАРИЕН ДИЗАЙН

От леглото до транспорта — един монитор

CX серията е проектирана за бедсайд мониториране и in-hospital transport. Гъвкави решения за монтаж покриват нуждите на sub-acute грижи и общи отделения. MT-206 количката с quick release позволява по-удобен транспортен опит.

Гъвкав монтаж

✓ Настолно
✓ На стена (wall mount)
✓ MT-206 количка с quick release
✓ 100° incline angle на дисплея

ИЗДЪРЖЛИВОСТ

No-fan дизайн + 31 дезинфектанта

Без вентилатор означава по-малко енергопотребление, по-малко прах в системата и по-тих режим на работа. Корпусът е тестван за съвместимост с до 31 от най-разпространените клинични дезинфектанти.

Готов за реалния клиничен режим

✓ No-fan дизайн → дълъг живот на компонентите
✓ 31 вида клинични дезинфектанти
✓ Class I, тип CF, IPX1
✓ Сертифициран IEC 80601-2-49

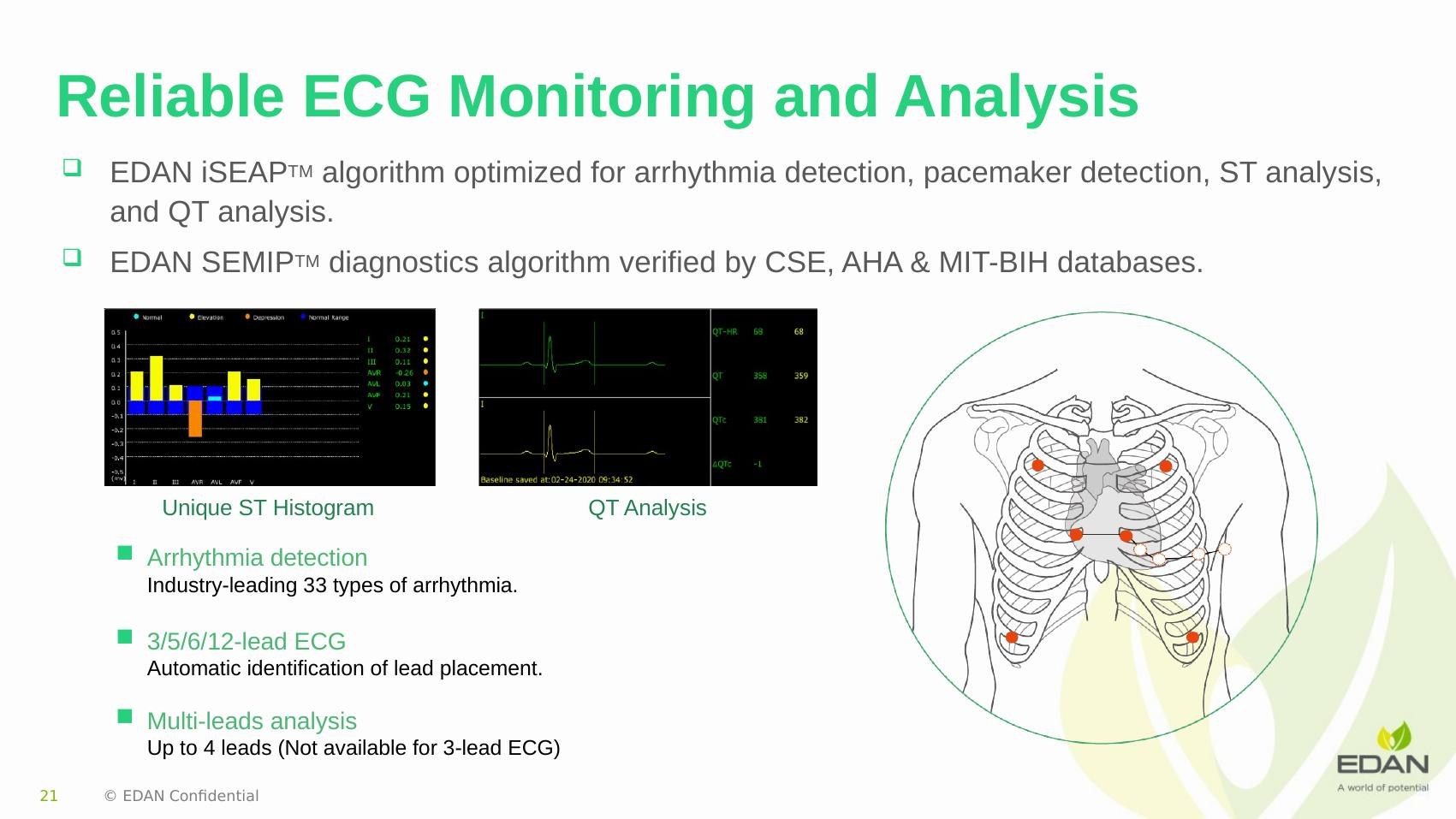

ЕКГ АЛГОРИТЪМ

iSEAP™ и SEMIP™ — 33 типа аритмии

Индустриално водещи алгоритми за ЕКГ мониториране с до 33 типа детектируеми аритмии. Multi-lead анализ подобрява чувствителността и намалява фалшивите аларми — клиничният екип има повече доверие в измерванията.

Гъвкави конфигурации

✓ 3/5-lead стандартно
✓ Опционално 6/12-lead
✓ Customizable 6-lead placement
✓ Валидирано с CSE, MIT, AHA бази

NIBP — БЪРЗО И БЕЗОПАСНО

iFAST™ — измерване за 15 секунди

Алгоритъм iFAST™ постига измерване на кръвното налягане и обработка на стойностите само за 15 секунди — критично при спешни случаи и при пациенти, които не понасят дълго налягане в маншета.

Smart cuff алгоритъм

✓ iCUFS™ — auto inflation/deflation според размера на маншета
✓ Venipuncture assist режим
✓ Едновременно измерване със SpO₂ на същия крайник
✓ 3 пациентски режима — възр./дете/неонат.

SpO₂ — УСТОЙЧИВО НА ДВИЖЕНИЕ

iMAT™ — за пациенти в движение или с ниска перфузия

Алгоритъм iMAT™ дава надеждни SpO₂ измервания дори при пациенти с активни движения или критично ниска перфузия. Перфузионният индекс (PI) се показва от 0.05% до 20% с резолюция 0.01%.

Точност в реални условия

✓ ±2% точност (възр./дете) при 70–100% SpO₂
✓ PI обхват 0.05% – 20%
✓ Edan G2 sidestream CO₂ модул (опционално)
✓ Sampling rate от 50 ml/min — за педиатричен и неонатален мониторинг

СВЪРЗАНОСТ

5G Wi-Fi + HDMI

802.11 a/b/g/n с двойнобандово Wi-Fi (2.4 / 5 GHz). HDMI видео изход, 2× USB, Ethernet RJ-45, аналогов изход, defibrillator sync, nurse call.

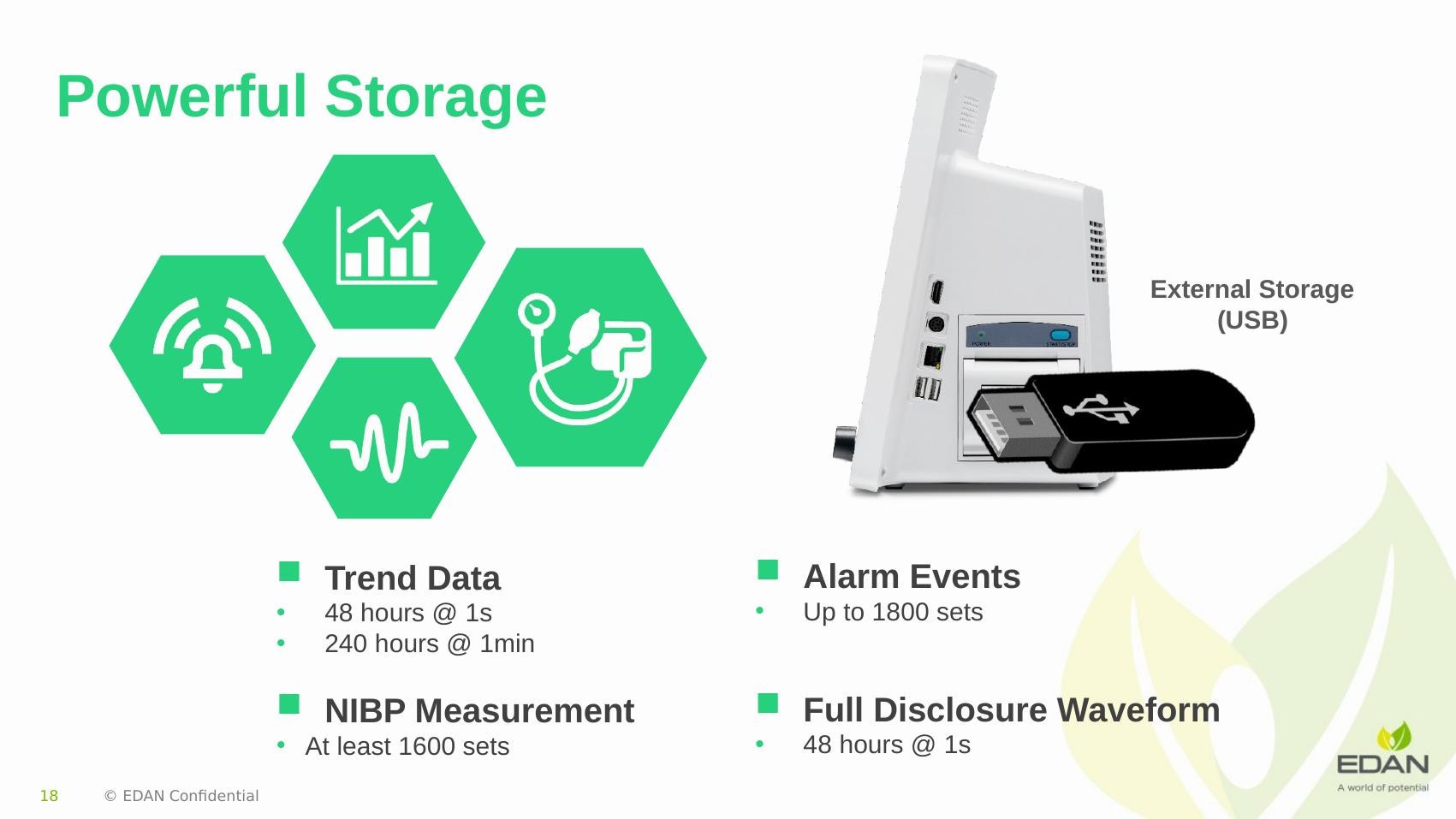

МОЩНО СЪХРАНЕНИЕ

48 часа full disclosure

Тренд данни до 240 часа (1 min). Full disclosure waveforms 48 часа. NIBP измервания: ≥1600 сета. Алармени събития: до 1800.

ЧЕСТО ЗАДАВАНИ ВЪПРОСИ

EDAN CX серия — отговори на въпросите ви

Каква е разликата между CX10, CX12 и CX15?

Само размерът на екрана: CX10 = 10.1" (резолюция 1024×600), CX12 = 13.3" и CX15 = 15.6" (1920×1080 за двата). Параметрите за мониториране, алгоритмите (iSEAP, iFAST, iMAT, iCARB) и опциите за свързаност са идентични.

Задължителен ли е сензорният екран?

Не — сензорният екран е опционален. При поръчка избирате версия със или без touch screen според клиничните си нужди и бюджет. Класическите бутони и навигация работят при всички варианти.

Какво е работното време на батерията?

С 2550 mAh батерия — поне 4 часа. С 5100 mAh — поне 8 часа. Времето за пълно зареждане е под 11 часа при максимална батерия.

Какви параметри се мониторират?

Стандартно: ЕКГ (3/5/6/12-lead), NIBP, SpO₂, температура (2 канала), IBP (2 канала). Опционално: EtCO₂ EDAN G2 sidestream, C.O. (cardiac output, thermodilution).

Подходящ ли е за педиатрични и неонатални пациенти?

Да — алгоритмите (NIBP iCUFS, SpO₂ iMAT, EtCO₂ iCARB) поддържат възрастен, педиатричен и неонатален режим. SpO₂ точност за неонатални пациенти е ±3% (70–100%).
